Lab 1.5 Setting Koneksi Internet dengan Routerboard MikroTik (Via LAN)

Assalamualaikum wr wb

Jumpa lagi di Fajar Blog. Kali ini saya akan membahas tentang Setting koneksi internet di Routerboard via LAN. Bagaimana caranya? Mari simak postingan berikut

Tujuan

Untuk mengetahui setting koneksi internet di RouterBoard via LAN
Untuk mengetahui konfigurasi DHCP Client pada RouterBoard

Bahan

PC / Laptop
RouterBoard
Kabel UTP
Switch
Winbox
Virtualbox (karena saya menggunakan virtual)

Topologi

Langkah

Buka Virtualbox lalu buatlah virual machine yang berisikan mikrotik. Pada Network enable kan semua network (ada 4) untuk nantinya digunakan sebagai simulasi. Jika sudah klik Start

Maka akan tampil seperti pada gambar. Login dengan user admin dan password kosong (enter saja). Lalu minimize saja virtual machine nya karena kita akan gunakan Winbox untuk me remote.

Buka Winbox lalu klik tombol yang ditunjukkan pada nomor 1, lalu klik Mac Address mikrotik tadi. Setelah itu isikan username admin dan password dikosongkan saja. Klik Connect

Reset konfigurasi yang ada, karena kita akan membuat konfigurasi baru.
Klik System -> Reset Configuration

Beri centang pada No default configuration agar tidak ada konfigurasi sama sekali. Jika sudah klik Reset Configuration

Enable dan Disable Interface

Via GUI

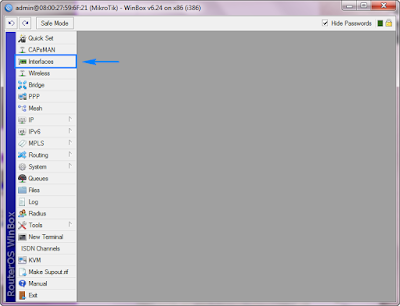

Pertama saya akan melakukan enable dan disable interface. Fungsinya adalah mematikan interface yang sekiranya tidak digunakan untuk mencegah sembarangan orang yang menggunakan routerboard kita. Klik Interface

Ini merupakan daftar interface yang ada pada routerboard saya. Yang berwarna abu-abu adalah interface yang tidak aktif(disable)

Untuk mematikan / disable interface, klik pada interface yang ingin di disable(nomor 1) lalu klik tanda silang (nomor 2)

Terlihat ether3 berhasil di disable dengan berubah warna menjadi abu-abu.

Untuk mengaktifkan / enable interface kembali, klik pada interface yang ingin di enable(nomor 1) lalu klik tanda centang(nomor 2)

Terlihat ether3 berhasil di enable.

Via Terminal
Setalah berhasil enable & disable interface melalui GUI, sekarang saya akan mencoba melalui terminal. Klik New Terminal

Untuk melihat interface yang ada ketikkan perintah interface print

Saya akan mendisable interface ether3 yaitu berada pada nomor 2. Ketikkan perintah berikut

Jika sudah lihat kembali dengan perintah interface print. Terlihat ether2 berhasil di disable dengan tanda X pada sebelah kiri.

Untuk meng enable kembali ether3 yang berada pada nomor 2, ketikkan perintah berikut.

Jika sudah lihat kembali dengan perintah interface print. Terlihat ether2 berhasil di enable kembali.

Mengubah nama interface

Via GUI

Mengubah nama interface ini berguna agar kita tidak bingung / lupa interface yang digunakan pada routerboard kita. Untuk mengubahnya, klik Interface dan selanjutnya double klik pada interface yang ingin diubah namanya. Disini saya mengubah nama interface ether1 menjadi public. Jika sudah klik OK

Via Terminal
Setelah mengetahui cara mengubah interface via GUI, selanjutnya via terminal. Cek terlebih dahulu interface yang ada dengan perintah interface print

Saya akan merubah nama interface pada ether1 yang berada pada nomor 0 menjadi public, ketikkan perintah berikut

Cek kembali interface yang ada dengan perintah interface print, terlihat nama interface ether1 telah berubah menjadi public pada nomor 3

Selanjutnya saya akan merubah nama interface ether2 yang berada pada nomor 0 menjadi local, ketikkan perintah berikut

Cek kembali interface yang ada dengan perintah interface print, terlihat nama interface ether2 telah berubah menjadi local pada nomor 2

IP Address Static

Via GUI

Selanjutnya adalah konfigurasi IP Address Static pada routerboard. Klik IP -> Addresses. Lalu klik tanda + untuk menambahkan IP Address. Disini saya menambahkan IP address 192.168.43.15/24 dengan interface public

Saya juga menambahkan IP Address 192.168.15.2/24 dengan interface local

Via Terminal
Jika menggunakan terminal untuk menambahkan IP Address static, ketikkan perintah berikut

Menambahkan Gateway

Via Terminal

Tambahkan IP Gateway. Ketikkan perintah berikut

Cek dengan perintah ip route print

Via GUI
Jika melalui GUI, klik IP -> Routes
Lalu klik tanda + dan isikan IP untuk gateway

Coba cek dengan lakukan ping ke gateway.

Menambahkan DNS

Via Terminal

Disini saya akan menambahkan DNS 202.43.178.254 dengan perintah

Selanjutnya cek dengan perintah berikut

Via GUI
Jika melalui GUI, klik IP -> DNS lalu tambahkan DNS dan beri centang pada Allow remote request

Coba lakukan ping ke internet, saya mencoba ping ke dns google yaitu 8.8.8.8

Konfigurasi Firewall

Konfigurasi firewall ini berfungsi agar client dapat terkoneksi ke internet.

Via Terminal

Gunakan firewall nat dengan mengetikkan perintah berikut.

Jika sudah cek dengan perintah berikut

Via GUI
Jika melalui GUI, klik IP -> Firewall lalu klik pada tab Nat

Pada tab General, isikan chain dengan srcnat dan out interface public

Selanjutnya ke tab Action, pada action pilih masqurade. Klik OK

Pengecekan

Atur IP Address pada client

Lakukan ping ke interface lokal

Lakukan ping ke gateway public

Lakukan ping ke google

Dari routerboard, lakukan ping ke client

Lakukan ping juga ke interface public

Tes dengan membuka situs dengan browser

IP Address DHCP

Selanjutnya adalah konfigurasi IP Address DHCP pada routerboard dengan menggunakan DHCP Client.

Via Terminal

Cek terlebih dahulu interface yang ada

Karena kita akan menggunakan IP DHCP, maka hapus konfigurasi IP Static sebelumnya yang ada pada interface public (nomor 0)

Cek kembali interface yang ada.

Selanjutnya tambahkan IP DHCP Client dengan perintah berikut

Cek IP Dhcp dengan perintah ip dhcp-client print. Terlihat ip belum aktif dengan adanya tanda X.

Aktifkan IP dhcp client tersebut dengan perintah

Jika sudah cek kembali IP DHCP Client

Cek IP Address yang ada pada routerboard kita dengan perintah ip address print. Terlihat pada interface public saya mendapat IP Dhcp dengan IP 192.168.43.100/24
