Lab 1 Point to point

Assalamu'alaikum warohmatullahi wabarokatuh

Jumpa lagi di Fajar Blog. bersama saya Fajar Mukharom. Setelah sekian lama tidak posting tentang Mikrotik, kali ini saya akan memposting kembali mikrotik. Kali ini materi yang akan saya bahas yaitu tentang Wireless. Yap sesuai judul saya akan membahas tentang Point to point. Mari simak postingan berikut.

Tujuan

  • Untuk mengetahui setting koneksi internet Routerboard
  • Mengetahui setting Point to point pada Routerboard
  • Memenuhi tugas sekolah

Perlengkapan

  • 2 unit Komputer / Laptop
  • Switch yang terkoneksi ke internet
  • Kabel Lan
  • 2 unit Routerboard

Topologi

Tabel IP Address
IP Switch   : 172.16.2.1
IP RB 1      : 192.168.3.15
IP RB 2      : 192.168.2.16
IP Laptop1 : 192.168.3.17
IP Laptop2 : 192.168.2.18

Langkah

1. Konfigurasi RB1 dan Laptop1

Karena kita akan menggunakan router sebagai koneksi internet, maka matikan terlebih dahulu wifi agar laptop dapat terkoneksi ke router dengan lancar.

Hubungkan laptop anda dengan routerboard, jika sudah buka winbox. Saya menggunakan mac address untuk mengkoneksi kannya. Secara default, untuk login menggunakan akun admin dengan password 'kosong'.



Agar bersih dari konfigurasi sebelumnya, reset terlebih dahulu routerboard. Klik System -> Reset Configuration


Beri centang pada No Default Configuration lalu klik Reset Configuration untuk mereset konfigurasi.


Lihat terlebih dahulu interface yang ada pada mikrotik. Ketikkan perintah interface print

Agar memudahkan kita dalam membedakan jalur yang ada, ubah nama interface yang ada. Karena ether1 terkoneksi ke internet maka saya beri nama public. Ketikkan interface set name=public ether1

Lihat kembali interface yang ada dengan mengetikkan perintah interface print. Terlihat pada gambar ether1 telah berubah namanya menjadi public.

Tambahkan IP Address untuk interface public yang terkoneksi ke switch dan internet.  Ketikkan ip address add address=172.16.2.115/24 interface=publicSesuaikan dengan IP Address milik swich, saya menggunakan IP 172.16.2.115/24.

Lihat IP address yang ada dengan perintah ip address print

Kemudian tambahkan IP Address untuk interface wlan1 yang akan digunakan sebagai mode bridge yang nantinya akan dihubungkan ke RB2. Ketikkan ip address add address=192.168.1.69/24 interface=wlan1. IP Address tidak harus sesuai dengan IP milik switch.

Ketikkan ip address print untuk melihat IP Address yang ada. Terlihat ip address untuk wlan1 berhasil dibuat

Tambahkan IP untuk gateway, yaitu sesuaikan dengan IP Address switch. Ketikkan ip route add gateway=172.16.2.1. Jika sudah cek dengan perintah ip route print.

Kemudian tambahkan IP DNS dengan mengetikkan ip dns set server=8.8.8.8 allow-remote-requests=yes. IP DNS boleh lebih dari 1 dengan memberi tada koma untuk memisahkannya. Jika sudah ketik ip dns print untuk melihat ip dns.

Tambahkan firewall nat agar dapat terkoneksi ke internet dan tidak diblok. Ketikkan ip firewall nat add chain-srcnat out-interface=public action=masqurade. Jika sudah lihat dengan perintah ip firewall nat print.

Selanjutnya hidupkan wlan1, pilih Wireless lalu klik pada wlan1 dan klik tanda centang untuk menghidupkan wifi. Jika sudah double klik pada wlan1.

Klik tab Wireless(no.1) dan untuk mode pilih bridge, jangan lupa berikan SSID (no.2). Jika sudah klik OK

Nah, sudah sampai sini seharusnya RB1 telah terkoneksi ke internet. Coba lakukan ping ke google.com dan ke wlan1.

Nah, RB1 sudah terkoneksi ke internet selanjutnya adalah Laptop1 harus terkoneksi juga ke internet. Tambahkan ip address untuk ether2 dengan mengetikkan ip address add address=192.168.3.15/24 interface=ether2. Kemudian lihat dengan perintah ip address print.

Kemudian tambahkan firewall nat untuk ether2. Ketikkan ip firewall nat add chain=srcnat out-interface=ether2 action=masqurade.

Sekarang atur IP Address static pada laptop1. Untuk gateway diisikan IP ether2.

Sampai sini, laptop sudah dapat terkoneksi ke internet. Cobalah test dengan melakukan ping ke google dan ke ether2.


2. Konfigurasi RB2 dan Laptop2

Sekarang kita berpindah laptop ke laptop dan RB2. Login menggunakan winbox.

Seperti sebelumnya, agar bersih dari konfigurasi lakukan reset configuration. Klik System -> Reset Configuration.

Beri centang pada No Default Configuration lalu klik Reset Configuration

Hidupkan wifi pada RB2 ini, pilih Wireless dan pilih wlan1 kemudian klik tanda panah (no.3). Jika sudah double klik pada wlan1.

Untuk RB2 ini, berbeda dengan RB1. Pilih mode station, dan untuk band, channel width, serta frequency sesuaikan dengan RB1. Kemudian klik Scan

Sekarang koneksikan ke SSID milik RB1.

Cek kembali, jika sudah klik OK

Kemudian tambahkan IP Address untuk wlan1. Ketikkan perintah  ip address add address 192.168.1.70/24 interface=wlan1. Jika sudah lihat dengan perintah ip address print.

Kemudian tambahkan gateway. Gateway disini adalah IP Address wlan1 milik rb1. Ketikkan perintah ip route add gateway=192.168.1.69. Jika sudah cek dengan perintah ip route print.

Setting firewall agar dapat terkoneksi ke internet tanpa terblok. Ketikkan perintah ip firewall nat add chain=srcnat out-interface=wlan1 action=masqurade


Sekarang tambahkan IP Dns server. Ketikkan perintah ip dns set server=8.8.8.8 allow-remote-requests . Kemudia cek dengan perintah ip dns print. Selanjutnya adalah mengetes koneksi ke internet. Sampai disini RB2 sudah terkoneksi ke internet.

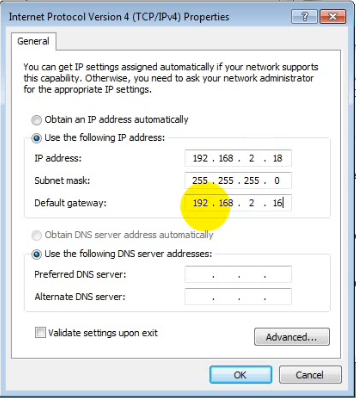

Sekarang atur IP pada laptop, untuk IP Gateway isikan IP ether2.

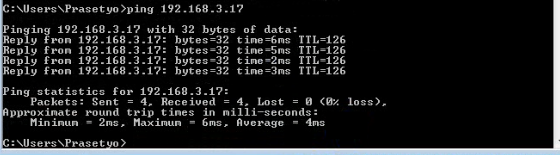

Tes dengan melakukan ping ke google dan ke Laptop1. Tara, berhasil.



Sekian, semoga bermanfaat.
Mohon maaf apabila ada kesalahan.

Wassala'mualaikum warahmatullahi wabarakatuh
